Подробное описание

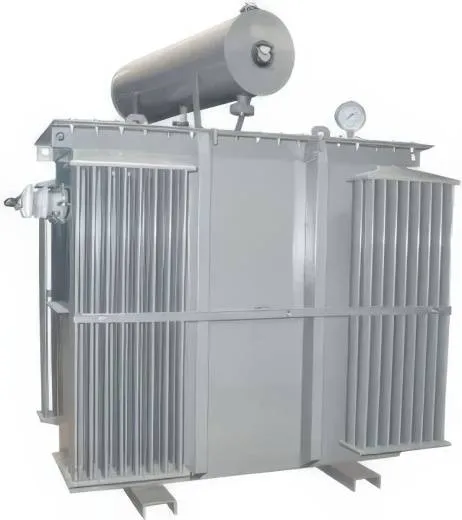

Трансформатор ТМФ 2000/10/0,4 — трёхфазный силовой понижающий агрегат масляного исполнения с фланцевыми вводами. Предназначен для продолжительной работы в сетях промышленной частоты 50 Гц. Его ключевая задача — преобразование входного напряжения 10 кВ на стороне ВН в рабочее напряжение 0,4 кВ на стороне НН при номинальной мощности 2000 кВа (2 МВА).
Заводская документация на ТМФ 2000/10/0,4 содержит сведения о схеме и группе соединений обмоток, параметрах обмоток ВН 10 кВ и НН 0,4 кВ. Корпус — сварной бак с радиаторами или гофрированными стенками. Главная конструктивная особенность серии — фланцевые вводы ВН и НН, расположенные на боковых стенках и защищённые герметичными коробами от пыли и влаги. На крышке смонтированы расширительный бак с маслоуказателем и воздухоосушителем, привод переключателя ПБВ, предохранительный клапан и газовое реле.
Трансформатор ТМФ 2000/10/0,4 поставляется заполненным маслом
Для подъёма и перемещения оборудования, масса которого может превышать 4000 кг, на крышке предусмотрены строповые проушины. В нижней части бака установлены заземляющий болт, пробка для слива масла и кран для отбора пробы. Монтаж ведётся только на подготовленное горизонтальное основание через отверстия в опорных швеллерах.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|

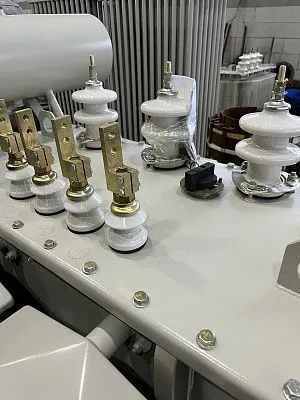

| 1 # | Фланцевые вводы Особенность | Вводы ВН 10 кВ и НН 0,4 кВ расположены сбоку, защищены коробами; удобно для КТП Описание |
| 2 # | Защита масла Особенность | Расширительный бак с масляным затвором и воздухоосушителем замедляет окисление и увлажнение диэлектрика Описание |
| 3 # | Регулирование без возбуждения Особенность | Переключатель ПБВ на пять ступеней (±2×2,5%) изменяет коэффициент трансформации только на отключённом трансформаторе Описание |
| 4 # | Газовая защита Особенность | Газовое реле, установленное в маслопроводе расширителя, отключает трансформатор при внутренних повреждениях Описание |
«Трансформатор ТМФ 2000/10/0,4 — это классическая масляная платформа, адаптированная под фланцевое подключение. Такое исполнение упрощает монтаж в КТП и исключает попадание пыли и влаги на вводы, что продлевает срок службы изоляции».
— Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Трансформатор ТМФ 2000/10/0,4 согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на провод, масло и изоляторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка на открытых площадках или в вентилируемых помещениях.
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Регулирование напряжения — переключение без возбуждения (ПБВ), пять ступеней с шагом 2,5% (±2×2,5%). Переключение производится только на полностью отключённом и заземлённом трансформаторе.
- Климатическое исполнение — У1 (от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C).
- Негерметичная конструкция требует периодического лабораторного контроля масла и, при необходимости, его регенерации или замены.
- идентичность схем и групп соединений обмоток;
- соотношение номинальных мощностей не более 1:3;
- отклонение коэффициентов трансформации не выше ±0,5%;
- различие напряжений короткого замыкания не более ±10%;
- выполненная фазировка перед включением.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- частые коммутации со стороны питающей сети.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Маслоуказатель Прибор | Визуальный контроль уровня масла в расширительном баке Функция |
| 2 # | Манометрический термометр Прибор | Измерение температуры верхних слоёв масла; может иметь сигнальные контакты Функция |
| 3 # | Газовое реле Прибор | Защита и сигнализация при внутренних коротких замыканиях и газообразовании Функция |
| 4 # | Мановакуумметр (опционально) Прибор | Контроль внутреннего давления с выводом сигнала в клеммную коробку Функция |
Назначение и область применения

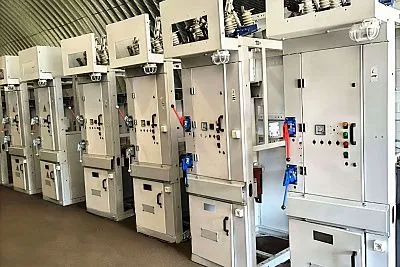

Трансформаторы ТМФ 2000/10/0,4 монтируются в металлических и бетонных комплектных подстанциях (КТП, БКТП), а также в утеплённых сооружениях из сэндвич-панелей. Предназначены для питания распределительных сетей напряжением 0,4 кВ от первичных линий 10 кВ. Применяются для электроснабжения промышленных объектов, жилых районов, административных зданий, дачных и коттеджных посёлков.
Принцип действия
- При подаче напряжения 10 кВ на первичную обмотку ВН возникает ток холостого хода, создающий переменный магнитный поток в магнитопроводе.
- Поток замыкается по сердечнику, набранному из холоднокатаной электротехнической стали.
- Переменный магнитный поток индуцирует во вторичной обмотке НН электродвижущую силу, формируя на выводах напряжение 0,4 кВ.
- При подключении нагрузки трансформатор отдаёт мощность 2000 кВа (2 МВА).
Способ монтажа и установка
Подъём осуществляется за строповые пластины на крышке. Присоединение кабелей или шин производится к фланцевым вводам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен внизу бака. Монтаж ведётся на ровное бетонное или металлическое основание. При внутренней установке обязательна приточно-вытяжная вентиляция; расстояние от корпуса до стен — не менее 200 мм.
Схема погрузки и разгрузки
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. После завершения монтажа и подключения высоковольтных цепей проводятся приёмо-сдаточные испытания аккредитованной лабораторией. Нагрузку поднимают плавно, начиная с минимальной, в течение нескольких дней. Контролируют уровень масла, герметичность уплотнений, при необходимости заменяют силикагель в осушителе воздуха. Термометр монтируется в гильзу с маслом, порог сигнализации — не выше 105 °C. Проверяют функционирование газового реле и ПБВ, сопротивление изоляции и заземление, после чего подают напряжение.
Правила технического обслуживания
- Визуальный осмотр бака, изоляторов и контактных соединений.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Проверка петли «фаза-ноль» и токов короткого замыкания.
- Тепловизионный контроль температуры масла и контактных узлов.
- Высоковольтные испытания в установленные сроки.
- Отбор пробы масла для анализа пробивного напряжения и влагосодержания (не реже одного раза в год).
- Проверка работоспособности газового реле и контактов ПБВ.
- Ревизия болтовых и сварных соединений, подтяжка крепежа.
- Тестирование устройств релейной защиты и автоматического ввода резерва.
- Проверка средств защиты и цепей сигнализации.
Структура условного обозначения маркировки
| Обозначение | Расшифровка |
|---|---|
| Т | трёхфазный трансформатор |
| М | масляное охлаждение с естественной циркуляцией масла и воздуха |
| Ф | фланцевое исполнение вводов (боковое подключение) |
| 2000 кВа (2 МВА) | номинальная мощность, кВа |
| 10 кВ | номинальное напряжение обмотки ВН, кВ |
| 0,4 кВ | номинальное напряжение обмотки НН, кВ |
| Υ/Υн–0 | схема и группа соединения «звезда/звезда с нулевым выводом», группа 0 |
| УХЛ1 | климатическое исполнение и категория размещения по ГОСТ 15150‑69, ГОСТ 15543.1‑89 |
Как выбрать силовой трансформатор
При выборе силового трансформатора необходимо руководствоваться техническими условиями энергоснабжающей организации, проектом либо опросным листом. Основные параметры для выбора:
- Номинальная мощность.
- Класс напряжения первичной обмотки (ВН).
- Класс напряжения вторичной обмотки (НН).
- Схема и группа соединений.
- Климатическое исполнение и категория размещения.
При параллельной работе нескольких агрегатов их мощность выбирается по ГОСТ 30830-2002 МЭК 60076-1-93 с таким расчётом, чтобы оставшиеся в работе трансформаторы выдерживали нагрузку с учётом разрешённых перегрузок.
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677-85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Технические характеристики
Номинальная мощность | 2000 кВа (2 МВА) |
Первичное напряжение стороны ВН | 10 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | ТМФ - Масляный, понижающий, силовой фланцевый |
Направление высоковольтных вводов ВН и выводов НН | По бокам или вверх (на усмотрение клиента) |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | ЭН591/2026 |
Номер партии | 89Д75-2026 |
Чертежи и габаритные размеры
ПБВ | ±2×2,5% |
Устройство и конструкция трансформатора ТМФ 2000/10/0,4
Ключевые элементы и их назначение
| # | Элемент | Назначение |
|---|---|---|

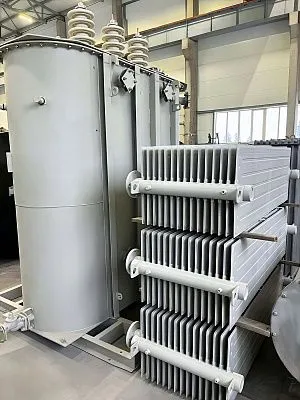

| 1 # | Бак с радиаторами Элемент | Маслонаполненный корпус с естественным охлаждением; расширитель компенсирует тепловое расширение масла Назначение |
| 2 # | Фланцевые вводы ВН/НН Элемент | Боковое подключение кабелей или шин через проходные изоляторы, защищённые коробами от пыли и влаги Назначение |
| 3 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали с шихтовкой step‑lap, снижает потери и шум Назначение |
| 4 # | Переключатель ПБВ Элемент | Изменяет коэффициент трансформации на отключённом трансформаторе (пять ступеней ±2×2,5%) Назначение |
| 5 # | Газовое реле Элемент | Защищает от внутренних коротких замыканий и газообразования Назначение |
Трансформатор ТМФ 2000/10/0,4 — трёхфазный масляный агрегат с фланцевыми выводами. В отличие от серии ТМ, вводы высокого 10 кВ и низкого 0,4 кВ напряжения расположены на боковых стенках бака и защищены герметичными коробами. Такое исполнение упрощает монтаж в КТП и исключает попадание пыли и влаги. Расширительный бак, воздухоосушитель и газовое реле обеспечивают защиту масла и внутреннюю диагностику.
Трансформаторное масло выполняет функции изоляции и теплоотвода; его пробивное напряжение — не менее 25 кВ/мм. Регулирование напряжения осуществляется переключением без возбуждения (ПБВ) на пяти ступенях вручную при отключённом трансформаторе.
Габаритные и присоединительные размеры
Пространственная привязка ТМФ 2000/10/0,4 на объекте выполняется строго по заводскому габаритному чертежу. Документ содержит все необходимые геометрические параметры для проектирования фундамента, прокладки кабельных трасс и организации безопасных зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом расширительного бака, радиаторов и защитных коробов вводов;
- Высотные отметки и плановые координаты фланцевых вводов ВН 10 кВ и НН 0,4 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования согласно ПУЭ.
Габаритные размеры могут незначительно варьироваться в зависимости от исполнения (радиаторный/гофрированный бак, климатическое исполнение), поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений Содержание |
«Габаритный чертёж ТМФ 2000/10/0,4 — это точный посадочный шаблон. Выверенные координаты каждого фланцевого ввода, опорного швеллера и радиатора позволяют проектировщикам заранее подготовить фундамент, кабельные трассы и вентиляцию, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения
| Конструктивный узел / особенность | Описание |
|---|---|
| Фланцевые вводы | боковое подключение (правое или левое) с защитными коробами, предотвращающими попадание пыли, влаги и механических повреждений |
| Герметизация крышки | выполнена прокладкой из маслобензостойкой резины |
| Магнитная система и обмотки | магнитная система плоскошихтованная, из холоднокатаной стали; обмотки цилиндрические многослойные, из медного или алюминиевого провода |
| Регулирование напряжения (ПБВ) | на пять ступеней (±2×2,5% номинала); переключение выполняется вручную при полностью отключённом трансформаторе |
| Расширительный бак, газовое реле, клапан | расширительный бак с масляным затвором и воздухоосушителем замедляет старение масла; газовое реле и предохранительный клапан защищают от внутренних повреждений |
| Термосифонный фильтр и термометр | обеспечивают контроль состояния масла и температуры |
| Окраска и уплотнения | бак окрашен атмосферостойкой эмалью RAL 7035 (по заказу возможна другая расцветка); все уплотнения выполнены из маслостойкой резины |
| Активная часть | жёстко скреплена с крышкой и состоит из магнитной системы, обмоток, ярмовых балок, отводов и переключателя ПБВ |
- Установка катков для продольного и поперечного перемещения трансформатора ТМФ 2000/10/0,4;
- Установка пробивного предохранителя на стороне низкого напряжения 0,4 кВ;
- Установка контактных зажимов;
- Установка манометрического термометра с сигнальными контактами;
- Дополнительная установка газового реле (в базовой комплектации предусмотрено).
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677‑85 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150‑69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45‑51.300‑97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Чертежи и схемы трансформаторов ТМ
Заводская конструкторская документация на силовые масляные трансформаторы серии ТМ включает полный комплект чертежей, необходимых для проектирования, монтажа и последующей эксплуатации. Каждый чертёж выполняется в строгом соответствии с требованиями ЕСКД и заверяется отделом технического контроля.
- Габаритный чертёж – содержит плановые и высотные отметки всех элементов: расширительного бака, радиаторов, проходных изоляторов ВН и НН, транспортных катков и опорных швеллеров. На чертеже также указаны допустимые минимальные расстояния до стен и перекрытий по ПУЭ.
- Электрическая принципиальная схема – отображает группы соединения обмоток, маркировку вводов, схему регулировочных ответвлений ПБВ и расположение контрольных цепей. Является обязательной частью паспорта трансформатора.
- Монтажный чертёж – детально показывает установку трансформатора на фундамент, раскладку заземляющих проводников, расположение гибких связей и кабельных коробов. Используется монтажными организациями для безошибочной установки.
- Сборочный чертёж активной части – включает сечения магнитной системы, конструкцию обмоток, ярмовых балок, отводов и переключателя ПБВ. Необходим для понимания внутреннего устройства и контроля изоляционных промежутков.
Состав и статус документации на трансформатор ТМ
Каждый трансформатор ТМ комплектуется заводским пакетом документов, подтверждающих соответствие требованиям ГОСТ 11677‑85 и техническим условиям. В перечень входят:
| Документ | Статус | Примечание |
|---|---|---|
| Паспорт трансформатора с габаритным чертежом и схемой | Оригинал завода‑изготовителя | Заверен печатью ОТК |
| Руководство по монтажу и эксплуатации | Типовая инструкция для серии ТМ | Содержит ссылки на ПУЭ, ПТЭЭП |
| Протокол заводских приёмо‑сдаточных испытаний | Индивидуальный на каждый заводской номер | Электрическая прочность, потери х.х. и к.з., сопротивление обмоток |
| Сертификат соответствия (при необходимости) | Добровольный / обязательный | Оформляется по запросу заказчика |
| Упаковочный лист и гарантийный талон | Приложение к договору поставки | Срок гарантии — 2 года с даты ввода, но не более 3 лет с отгрузки |
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Видео инструкция погрузки
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Часто задаваемые вопросы
Внимание! Информация о гарантии, ценах, условиях оплаты и поставки, размещённая на данной странице, носит исключительно информационный (справочный) характер и не является публичной офертой (п. 2 ст. 437 Гражданского кодекса РФ). Окончательные условия гарантии, сроки, перечень комплектующих, цены и порядок расчётов фиксируются в договоре поставки и паспорте на конкретное изделие, а также могут быть изменены в одностороннем порядке без уведомления. Для получения актуальной информации обращайтесь к менеджерам компании.
Гарантия до 5 лет
Мы предоставляем гарантию до 5 лет на основное оборудование (силовые трансформаторы). Конкретный срок зависит от типа, мощности и условий эксплуатации. На комплектующие изделия (вводы, переключатели, реле, термометры и пр.) действует гарантия заводов-изготовителей этих компонентов, которая может отличаться от основного срока.
| Тип оборудования | Срок гарантии | Примечание |
|---|---|---|
| Силовые трансформаторы (масляные, сухие) | до 5 лет (60 месяцев) | Зависит от мощности, серии и условий эксплуатации |
| Комплектующие (вводы, РПН, ПБВ, реле, термометры, предохранители) | согласно гарантии производителя комплектующего | Как правило, от 12 до 36 месяцев, уточняется в паспорте изделия |
| Трансформаторное масло (залитое в заводе) | в течение гарантийного срока на трансформатор | Если ухудшение свойств масла вызвано заводским дефектом |
| Аксессуары (кронштейны, изоляторы, уплотнители) | в пределах основного гарантийного срока | При условии правильного монтажа и хранения |
«Мы комплектуем ТМФ 2000/10/0,4 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На ТМФ 2000/10/0,4 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
| 6 # | Самостоятельная доливка масла несоответствующей марки без согласования Нарушение | Отказ в гарантии Последствия |
| 7 # | Эксплуатация при превышении номинальной мощности или несоблюдении режимов Нарушение | Гарантия не действует Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка или несоответствие марки;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Часто задаваемые вопросы о гарантии
«Каждый ТМФ 2000/10/0,4 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Обратите внимание: Все условия оплаты, цены, сроки и порядок поставки, указанные на сайте, носят информационный характер и не являются офертой. Окончательные условия фиксируются в договоре или счёте, выставленном после согласования с менеджером. Оплата через сайт не производится.
Способы оплаты
Порядок оплаты
Оплата производится только на основании выставленного Компанией счёта или в соответствии с условиями подписанного договора.
Для получения счёта Покупатель должен:
- направить запрос через форму на Сайте, по телефону или электронной почте;
- после связи с менеджером согласовать ассортимент, количество, технические характеристики, цену, сроки и условия поставки;
- предоставить реквизиты для выставления счёта (для юридических лиц – полные банковские реквизиты, ИНН, КПП, ОГРН; для физических лиц – Ф.И.О., адрес регистрации, контактные данные).
Счёт действителен в течение срока, указанного в нём (обычно 3–5 рабочих дней). После истечения срока действия цена и условия могут быть пересмотрены.
Обязательства Компании по поставке товара возникают только после поступления денежных средств на расчётный счёт Компании в размере 100% предоплаты, если иной порядок не предусмотрен договором.
В случае изменения цены производителем или колебания курса валют (для импортного оборудования) Компания оставляет за собой право пересмотреть цену в одностороннем порядке до момента полной оплаты. Покупатель уведомляется об изменении цены в течение 1 рабочего дня.
Формы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Обратите внимание: Онлайн-оплата на Сайте не производится. Ссылки на оплату не предоставляются.
Сроки оплаты
Оплата должна быть произведена в срок, указанный в счёте или договоре. По умолчанию – в течение 3 рабочих дней с даты выставления счёта.
В случае задержки оплаты Компания оставляет за собой право приостановить выполнение заказа, изменить условия отгрузки или аннулировать заказ без предварительного уведомления.
Датой оплаты считается день зачисления денежных средств на расчётный счёт Компании.
Ответственность сторон
За нарушение сроков оплаты Покупатель несёт ответственность в соответствии с условиями договора и действующим законодательством РФ.
Компания не несёт ответственности за невозможность поставки товара в случае несвоевременного получения оплаты или непредоставления необходимых реквизитов.
В случае изменения цен на рынке или у производителя после выставления счёта, но до его оплаты, Компания вправе скорректировать цену, уведомив Покупателя. Отказ Покупателя от оплаты по новой цене влечёт аннулирование счёта.
Реквизиты для оплаты
Актуальные банковские реквизиты ООО «РУ-ТРАНС» для оплаты размещены на отдельной странице: Реквизиты компании.
Для выставления счёта просим направлять ваши реквизиты менеджеру при оформлении заказа.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость ТМФ 2000/10/0,4, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие ТМФ 2000/10/0,4 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Производство трансформаторов на заводе ООО «РУ-ТРАНС» осуществляется в строгом соответствии с действующими нормативными документами РФ. Вся продукция проходит обязательную оценку соответствия и имеет действующую декларацию и сертификаты.
Основные нормативные документы, которым соответствует продукция:
- ГОСТ Р 52719-2007 — «Трансформаторы силовые. Общие технические условия» (в части требований приложений «Г», 48 и 50 раздела 7).
- ГОСТ 12.2.007.2-75 — «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности».
- ГОСТ 12.2.024-87 — «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля».
- ГОСТ 1516.3-96 — «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» (пункт 4.14 раздела 4).
На какую продукцию распространяются требования? Декларация о соответствии № РОСС RU Д-RU.РА01.В.46256/24 подтверждает, что вся серийная продукция завода соответствует перечисленным ГОСТам. Речь идёт о трансформаторах трёхфазных силовых масляных серий: ТМ, ТМФ, ТМН, ТМГ, ТМЖ, ТМЗ, ТМСУ, ТМГСУ, ТМГФ с напряжением до 35 кВ и мощностью от 25 до 6300 кВ·А.
Система менеджмента качества завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) (сертификат № FSK.RU.0002.F00034645, срок действия до 06.11.2027 г.). Это подтверждает, что процессы производства, контроля и управления качеством соответствуют международному стандарту.
Как проверяется соответствие стандартам? Образцы продукции прошли испытания в аккредитованной электротехнической лаборатории ООО «СПУТНИК-ЭНЕРГЕТИКА» (протоколы испытаний №№ 1.214.24 – 9.222.24 от 25.07.2024 года). На основе этих протоколов принята декларация о соответствии по схеме 1д (для серийного выпуска).
Важно: вся документация (декларация, сертификат СМК, протоколы испытаний) действительна на всей территории РФ. По требованию заказчика мы предоставляем заверенные копии вместе с каждой партией оборудования или в электронном виде через запрос.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
